viernes, 14 de mayo de 2010

UTD2102CEL (iii): pruebas alta frecuencia /
UTD2102CEL: high frequency test


En esta prueba le he conectado un generador de cristal de onda cuadrada (enlatado) de 80MHz, de 3.3V. Se puede ver perfectamente la sinusoide (1er armónico), bajo ruido, y un ligero jitter (no he puesto en ningún sitio condensadores de desacoplo).
On this test, I've connected a square signal crystal oscillator (tinned) with 80MHz output and 3.3V logic levels. You can see perfectly sine (1st harmonic), low noise, and a little jitter from source (no caps at all for filtering)





Soñando mucho, pienso que hubiera sido increible que tuviera una pantalla táctil para este dispositivo o la posibilidad de conectarlo a una pantalla externa LCD, como pasa con los ordenadores portátiles hoy en día. Y puestos a pedir, un conector RJ-45 para poder conectarlo a mi ADSL y poder tener medidas a distancia!!!
Dreaming a lot, it would be incredible to have a touch screen for this device or an rj-45 output so that I could connect it to my ADSL to do remote testing!!!

UTD2102CEL (i): pruebas bajo ruido/
UTD2102CEL: low noise test

Veamos algunas pantallas para apreciar el bajo ruido.
Let's see some images to analysis low noise.

a) Sin sonda conectada, 200mV, sin promediado.
a) Without a probe on inputs, 200mV scale, no average sampling (just normal sampling).




b) Ahora en la escala más sensible, 10mV, en las mismas condiciones. Que nivel de ruido tan bajo!!!
b) Now, in more sensitive scale (10mV), same test conditions. What a low noise level!!!!



c) Prueba realizada en escala 50mV con una sonda de 100MHz conectada y al aire, captando la señal de 220V. La señal no tiene promediado. Como se ve, en la escala de 50mV el ruido de alta frecuencia añadido es muy bajo. Se puede ver perfectamente la frecuencia de la señal.
c) Test on 50mV scale with a 100MHz probe conected without load, showing 220V 50Hz interference. No average. As you can see, on this 50mV scale, high frequency noise level is extremely low. You can see also a perfect readout of signal frequency.










jueves, 13 de mayo de 2010

UTD2102CEL (ii): más pruebas/
UTD2102CEL: more test

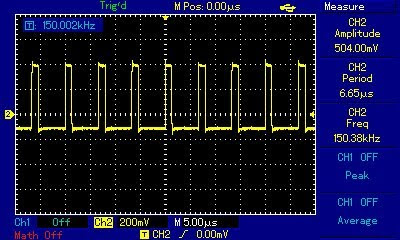

Señal generada con un AD9834 sin filtro a la salida overclokeado a 100MHz. Trigger desenganchado. Véase perfectamente el ruido que contiene y el jitter.

Signal generated with AD9834 without output filter. Chip is overclocked to 100MHz. Trigger off. Look how clear is noise from this source and jitter









miércoles, 12 de mayo de 2010

UTD2102CEL (i): las primeras pruebas/
UTD2102CEL: First test


Empecé a probar el osciloscopio. Me dí cuenta de que no tenía trigger de video, pero no me importaba porque cumplía mis especificaciones. La visibilidad era espectacular (que pantalla!!!) y el ruido bajísimo!!!. El USB funcionó a la primera como OTG (puse el USB y a grabar "fotos"), e incluso el software que acompaña (que funciona OK a la primera en un windows XP).

I started to test my new oscilloscope. I discovered it hasn't video trigger but it didn't mind to me as it wasn't on my specifications. Display was fast, crispy, fantastic!!! And the noise was extremely low!!! USB port works like a rocket from the very beginning and software was OK after installing on Windows XP.



Fijáos además en una captura de una señal de Clock de 20MHz sin promediado. El ruido es bajísimo!!!

Look at this signal capture of a 20MHz clock signal (without average). Noise level is extremely low!!!


Buscando osciloscopio digital (x): la llegada del osciloscopio/
Digital Oscilloscope: Arrival


A los 2 días de liberarlo de aduanas me llegó el flamante osciloscopio en un paquete que era más pequeño de lo que yo esperaba. Muy bien envuelto y precintado no parecía haber recibido daños. Lo entregaron en mano los de correos volviendo a insistir en que ahora en aduanas "lo paran todo". Supongo que será un efecto secundario de la falta de recursos del estado y su consiguiente afán recaudatorio.

Two days after beeing released from customs, I'll get finally my packet (smaller than I thought). It was very well protected and packetised, and arrived without any damage. Spanish post worker told us again that spanish customs nowadays are "catching as much packets as they can". Probably that's a consequence of spanish crisis...

Buscando osciloscopio digital (ix): el susto de las aduanas/
Digital Oscilloscope: Trouble with customs


Ingenuo por mi parte no me había percatado en todo este proceso de compra de que existían las obligaciones aduaneras y al final acabé aprendiendo la lección.

El jueves 5 de Mayo, me enviaron una carta certificada con malas notícias: una empresa llamada SpeedTrans S.L. decía tener mi paquete y me instaba a presentar urgentemente por fax o por email (hacedme caso no utilicéis el email!!!), y debidamente firmados, la declaración jurada que adjuntaban y la factura de compra, avisándome de que si cometía fraude en la factura, la agencia tributaria caería sobre mis pasos. En caso contrario devolverían el paquete en pocos días!!

Como siempre he pecado de legal, y además víctima del pánico por la suerte de mi inversión, decidí enviarles rápidamente escaneado por email los papeles a avisollegadas@adtpostales.com, para que ellos me remitiesen el presupuesto de pago. Qué error!!!! Luego me día cuenta que esa cuenta no se leía (al día siguiente me "rebotó" el correo). Llamando insistentemente al número que adjuntaban en la documentación, me ofrecieron otro email gestor2@adtpostales.com. Sin embargo, como ya no me fiaba, además de enviarselo de nuevo a esta cuenta de correo, decidí remitírselo por fax también. El tiempo corría en mi contra...

Ese mismo día me llegó por email el presupuesto: 100 euros !!! Menudo sablazo. Básicamente se desglosaba en 30 euros de gastos por pasar aduanas, 4% de aranceles y 16% de IVA. Me ofrecían además una cuenta bancaria para que hicieran la transferencia y pagara.

Tras realizar lo que me indicaban, al día siguiente recibí la notificación de que habían recibido el pago y unas horas después, liberaban mi compra de las aduanas. Que descanso!!!

Investigando un poco más sobre la empresa, comprendía que desde septiembre del 2009 el estado había liberalizado el negocio de aduanas y que ahora esta empresa privada se dedicaba a "cazar" lo que podía (antes correos tenía una tasa de "capturas" del orden del 10-20%) y además, en paralelo, la ley había endurecido las condiciones de aduanas, de forma que todo lo que excediera el valor declarado de 22 euros (incluido portes) corría el riesgo de pasar por aduanas. Así me lo habían confirmado en correos (literalmente "ahora se para todo").

Desde luego aprendía la lección: eBay y las compras fuera de la UE se habían acabado para compras superiores a 22 euros.


I wasn't aware of complex and expensive spanish customs requeriments when I first started my oscilloscope shopping, so and the end I had a bloody lesson.
On 5th May, an unknown company for me (until that moment), SpeedTrans S.L., sent me a certificate mail with bad
news: they have catched my packet and I was conmmited to start a custom process for payment by sending signed documentation and bills by fax or email to avisos postales@adtpostales.com (but not use this email, trust me, they don't read it!!!) . If I don't sent that documentation, they will return my packet (with extra cost for me also!!!). After calling to the phone number they write on mail, I get also a good email address gestor2@adtpostales.com. However, I decided to use fax, so that no more delays will happened (time was near over!!!) That day they returned a bill to pay for customs process: 100 euros !!! No words. Basically, it was composed of 30 euros for custom process, 4% de custom taxes y 16% for VAT. They also give me on that bill a bank account number to do my money transfer.
The day after I did payment, they liberate my packet and again post delivery will continue. I rested then...

After a little investigation I discover that Speedtrans S.L. was a spanish private company which won spanish customs bussiness since september 2009 (an unknown gobernment contract), and since then almost all packets over 22 euros (including shipping), which was legal maximum for not declare at customs, were catched for payment. Before that, spanish post "correos" only catched from 10 to 20% (trust me, this is my first custom problem ;-) )

Buscando osciloscopio digital (viii): la compra/
Looking for Digital Oscilloscope:UTD2102CEL shopping


Los amigos de AideTech-USA fueron muy amables y me fueron comentando paso a paso la situación de mi pedido, contestando a todos mis emails de petición de información (incluso cuando la erupción del volcán islandés afectó al envío, retrasándolo en aprox. una semana).

Tras formalizar mi compra el 26 de Abril, el pedido tardó unos 5 días en estar disponible en los almacenes de esta tienda, y en otros 3 días lo enviaron a casa. Finalmente ya tenía un código de seguimiento de correos.

Friends from AideTech-USA were informing step by step of the entire shipping process, also when vulcan problem delay my order (1 week delay aprox.).

After buying my oscilloscope on April 26th, equipment took 5 days to arrive to shop and other 3-4 days in being shipped. After that, finallly, I had a mail tracking number for my oscilloscope !!!

Buscando osciloscopio digital (vii): El principio del final/Digital oscilloscope: beginning of end


Viendo que sólo aparecía en china básicamente (en eBay ni rastro), busqué la traducción de los precios y ví que salía por unos 300 euros. Mi nivel de excitación seguía subiendo...

Sin embargo el problema de comprar en http://www.taobao.com/ es que necesitas pagar en yenes con una cuenta también en yenes creada en un banco en china (imposible para mí!!!) o comprar utilizando un intermediario (hay bastantes páginas en inglés o español al respecto como http://www.youbuy.com/ ó compraentaobao.com). El problema de este segundo método era los sobrecostes (entre un 20-30% de comisión de intermediación) y la inseguridad añadida (había que buscar un intermediario de confianza.

Finalmente se me ocurrió una idea: ¿por qué no preguntar en http://www.ebay.com/ a los chinos que distribuían los productos de UNI-T sobre la disponibilidad del producto, características y precios? Y efectivamente así lo hice. Me dirigía a unos cuantos, pero sólo los amigos de AideTech-USA contestaron rápidamente y con todo tipo de detalles. El equipo se podía conseguir en 5-6 días, el precio con envío era de unos 330 euros (fantástico !!!) y además admitían pago con PAYPAL ¿que más se podía pedir? Así, que venciendo mis miedos a un pago tan considerable por Internet, me tiré a la piscina...


As the oscilloscope only has appeared in China market (and forget about eBay, noone offers you directly), I looked for a translation of prices that appeared on www.taobao.com (main competitor of eBay on China market) and as a surprise I disvovered that its price was under 300 euros... However, buying on http://www.taobao.com/ is difficult becouse you need a bank account in China and it must be create in yen currency, almost impossible for a person like me. So the alternative is to have an intermediate (lately a lot has appeared also in spanish)as http://www.youbuy.com/ ó compraentaobao.com). Their problem is extra cost (usually from 20 yo 30% of nominal price) and insecurity (not ebay normally, and not very known websites).
Finally I had an idea: why not ask for help to an eBay seller? I remember I had bought several instrument to a dealer in eBay which had UNI-T products (my firends of AideTech-USA). So I ask him for prices, and product avalaibility and other details. They answered quickly with all kind of details. Equipment may be avalaible from manufacturer in 5-6 days, and price (including shipping to Spain) must be over 350 euros (fantastic!!).They also accepted Paypal, so what else I needed to proceed?
So after fighting against my fears and daemons, I did payment by Paypal and process started...

Buscando osciloscopio digital (vi): objetivo UTD-2102-CEL/
Looking for Digital Oscilloscope: Way to UTD2102CEL


Una vez enamorado con el modelo, el objetivo era encontrarlo y a buen precio!!!. Busqué en USA y Europa y sólo encontré un sitio en Alemania en el que se vendía por más de 600 euros. Que chafón !!! http://www.pinsonne-elektronik.de/pi1/pd87.html

Once I had clear my oscilloscope model, my objective was to buy it at a good price !!!. I look for it at USA and Europa and I only found a website on Germany selling this item for more than 600 euros. What a pity !!! http://www.pinsonne-elektronik.de/pi1/pd87.html






El enamoramiento subía al ver las primeras imágenes de capturas de pantalla:

I falled in love more and more after seeing first display image captures:









Buscando osciloscopio digital (v): viendo la luz/
Looking for Digital Oscilloscope: Seeing sunlight


Tras bastantes días (y meses) de búsqueda y comparación de especificaciones, acabé viendo por casualidad la luz.

Viendo el equivalente al eBay en china (http://www.taobao.com/) encontré un modelo recién sacado al mercado, el UTD-2102-CEL que me dejó enamorado y que excedía de sobra TODOS mis requisitos:

  • Super pantalla TFT de 800x480 !!!
  • 25Kbyte de memoria de muestreo en 1 canal y 12,5Kbyte con 2 canales
  • Modo de adquisición rápido
  • Bajo nivel de ruido, con una escala super-sensible de 1mV
  • Posibilidad de grabación de imágenes y vídeo!!!

Encontré todos los datos e incluso un manual en http://www.uni-trend.com/UTD2102CEL.html. Incluso los foros chinos (gracias Google Translator!!) hablaban de que podría salir por menos de 400 euros.

After several days (and months) of search and specification comparison, finally I got good news of a very new model from UNI-T manufactured this same year. Looking at eBay's competitor on China (http://www.taobao.com/) I found this new one model, UTD-2102-CEL, and almost inmediately I falled in love with it!!! It fullfill by far all my specifications:
- Super TFT display with 800x480 !!!
- 25Kbyte of sampling memory (1 channel) and 12,5Kbyte ( 2 channels)
- Fast adquisition mode
- Extremely low noise and a very sensitive 1mV scale!!!
- Recording funtion!!!

I found all technical details and also a manual on manufacturer website: http://www.uni-trend.com/UTD2102CEL.html. Also some chinese forums on Internet was saying this model could cost less than 400 euros.


Buscando osciloscopio digital (iv): Las pegas /
Looking for Digital Oscilloscope: Problems


Después de buscar por muchos foros de internet, puestos a filtrar las ofertas que encontraba con los datos que tenía todos tenían pegas y por tanto no encontraba ninguno "perfecto" para mis necesidades:

  • Tektronix: Baja resolución de pantalla, ruido alrededor de los 40khz por la fuente de alimentación, no tienen conexión con el PC ni FFT salvo en los modelos, todos por encima de los 600 euros, TDS-1002B y TDS1012B (monocromos) y TDS-2002b y TDS-2012b (color). Además, en todos los modelos, su memoria de muestreo en tiempo real es ridícula (2 Kbyte!!!).
  • Rigol: Aunque con muchísimas funciones y gran memoria de captura en tiempo real (1Mbyte), presentaba varios problemas "gordos" a última hora (enero 2010): El ruido que se mostraba en los foros (incluso viendo fotos) era importante tanto por la fuente de alimentación como por el "overcloqueo" del reloj del reloj de los conversores ADC. Además la pantalla era de baja resolución. Y por si fuera poco, a última hora el fabricante casi duplicó los precios de los modelos que había en eBay, pasando de unos 250 euros el modelo básico DS-1052 a más de 400 euros, dentro de una extraña política comercial de protección de marca. Además, en el blog http://www.eevblog.com/ se descubrío como convertir el modelo básico en DS-1102 con un mínimo cambio software (eso sí, a costa de más ruido), lo que ponía de manifiesto otra parte más de la oscura política comercial de este fabricante.
  • Atten: Sobre esta marca china, no había información de ningún tipo y la web daba poca confianza. En un foro chino encontré que los modelos eran clónicos de Rigol pero de peor calidad (lo que me hacía sospechar en incluso mayor ruido). Por especificaciones era casi clavado al rigol su modelo de 100MHz ADC-1102CA y además se me iba de precio (más de 400 euros).
  • UNI-T: Esta otra marca china ofrecía algo más de información que Atten y viendo las especificaciones y el web, parecía que daba cierta confianza. Aunque con menos funciones que el modelo de Rigol (pero suficientes para mí) su modelo UT-2102-CE cumplía a priori todas mis especificaciones, aunque el precio rozaba el límite de mi presupuesto y la pantalla seguía siendo de baja resolución aunque en color.



After looking for information at Internet forums, I discovered there wasn't a perfect model for my needs:

  • Tektronix: Low display resolution, quite noisy around 40KHz becouse of power supply interference and screen light inverter. No PC connection in standard pack neither FFT for models under 600 euros. For the rest: TDS-1002B and TDS1012B with FFT but monochrome; TDS-2002b and TDS-2012b (with FFT and color). Also, all models, only include a very small amount of sampling memory (2 Kbyte!!!).
  • Rigol: Low display resolution. A lot of functions, and a big amount of sampling memory (1Mbyte), but with several big problems: According to Internet forums, noise generated by power supply is very important at low frequencies. Also, are they are overclocking ADC converters in they DS1052 model, high frequency noise is also very noticeable. Además la pantalla era de baja resolución. At what's more, since january 2010 Rigol has almost double price of DS1052 model from 250 euros to more than 400 becouse of a protectionist commercial policy ( only allowing official distributors their products). Also at blog http://www.eevblog.com/ someone discovered how to convert the basic model DS-1052 in a expensive DS-1102 easily only by a software configuration change. But that is not free: high frequency noise is increased by far!!!
  • Atten: There's few information on Internet about this Chinese brand. According to some chinese forum, Atten is clonning somehow Rigol's system. So I inmediately thought that this model would copy also noise !!! Specifications of both models also lead to that conclussion: equal by more than 95%. Also price of model with more sampling memory (ADS-1102-CA, with 1Mb) , jumped over my 400 euros barrier.
  • UNI-T: Another chinese brand, with more information avalaible at Internet, and generating more confidence to me. Their UT-2102-CE models suited my initial specification, thought it hadn't so big amount of funtions of Rigol's model. However price was also over 400 euros and its color display was also a low resolution one (320x240).

Buscando osciloscopio digital (iii): Mis especificaciones /
Looking for Digital Oscilloscope:My specifications


Con este "cacao" mental producido por la sobre-exposición a información de Internet, necesité pararme a pensar en lo que necesitaba y en mis prioridades funcionales, ya que cada modelo tenía sus ventajas e inconvenientes.

Así que voilá!!! mis especificaciones:

  • Debía poderse conectar al PC por USB / RS232 para poder transmitir datos que me permitieran analizar a posteri los datos medidos y además poderlo controlar por software.
  • No sería portátil, ya que el beneficio sería mínimo y la batería no duraría más de 1-2 años. Además, normalmente los portátiles tendrán una disminución de prestaciones considerable.
  • El ancho de banda es fundamental: 100 MHz era lo mínimo imprescindible hoy (que te permite en la práctica ver bastante bien una señal cuadrada de 20MHz, de por ejemplo cualquier señal de clock de un PIC).
  • Pantalla en color (sí, ya que el monócromo no permite ver con claridad varias señales a la vez, especialmente si activamos los 2 canales y además vemos la FFT de la señal. Hacedme caso!!!)
  • Menús al menos en inglés (gracias a Dios que los chinos también saben inglés, así que esto no será ninguna limitación!!!)
  • Bajo ruido: Como quería sustituir mi viejo HAMEG, necesito algo digital que permita ver bien las señales y no deseaba ver efectos "extraños" o trazas de medio centímetro de grosor. Este es un problema bastante serio y poco documentado como veremos y lleno de trucos (algunos modelos "overcloquean" los relojes de los conversores para llegar más rápido)
  • Velocidad de muestreo: 1Gsample /s (lo normal hoy en día)
  • Disponibilidad de muestreo equivalente (también normal hoy en día)
  • Trigger estable y preciso: ya que hay que poder ver señales de forma estable sin movimientos apreciables.
  • Precio inferior a 400 euros
  • Pantalla de buena resolución: Ohhh!!!! Es aquí donde topamos con la mayor pega. Casi el 100% de los osciloscopios digitales que se encuentran en el mercado de gama media-baja (incluso por encima de los 1000 euros), cuentan con resoluciones de 320x240 pixels. Y eso en la práctica significa que la señal en pantalla se vé de "pena" en comparación con la imagen de tu osciloscopio analógico !!! (os lo digo yo, creedme!!!). En este caso es curioso ver como incluso la resolución vertical ofrecida es inferior a la de los conversores ADC's (8 bits - 256 escalones).
  • Respuesta y refresco de pantalla rápidos: deseamos tocar un botón y que la función aparezca enseguida en pantalla y que lo que vemos en la misma no se muestre 1 segundo después de que pase físicamente.
  • Memoria de muestreo: idealmente superior a 10Kbyte para poder hacer un zoom razonable de las señales.


Too much information from Internet so I was in a mess and confused. I needed to stop and think about what I needed and my wish list, taking into account advantages and disadvantages.

So, my specifications:


  • USB / RS232 port for connection to PC and be able to be controlled and transmit data for further analysis.
  • Not portable (remember: batteries get old quickly after 1-2 years of use normally). Also, portables oscilloscopes usually have far less funtions than desktop ones.
  • Bandwith is very important: 100 MHz minimum (this, for example, lets you you a 20MHz clock signal quite well).
  • Color display (remember that: monochrome display don't let you distinguish very well between several channels and also FFT ).
  • At least english menus (fortunally, chinese engineers are taking into account this specification in almost all models, so it seems not to be a problem)
  • Low noise: For replacing an old oscilloscope like my 30MHz HAMEG, I'd something which lets me see clear signals without rare artifacts (noise), with crispy and fast display. This is a serious problem becouse it depends deeply on oscilloscope design and tricks. For example, and according several Internet forums, Rigol actually is overclocking ADC converters in its DS1052 model for arriving to 1Gsample /s, what it's producing more noise than normal!!!)
  • Sampling speed: 1Gsample /s (normal nowadays)
  • Availability of Equivalent Time sampling (also common today)
  • Precise and stable triggering: this is important for seeing in a stable way signals ¡.
  • Price under a 400 euros
  • Good resolution display: Ohhh!!!! This is a major problem. Almost 100% of digital oscilloscopes of the market belonging to low-medium class (someone of them priced over 1000 euros) have 320x240 pixels. In practice that means that display resolution is less than ADC resolution (8 bits = 256 steps, more than 240 of vertical resolution). Becouse of that final signal displaying is not so pleasant and accurate as your analog oscilloscope.
  • Fast refresh and response of display: becouse we want touching a button and almost inmediately feel changes and also we want follow quick changes on signals.
  • Sampling memory: We need more than 10Kbyte so that we can do a big signal zoom in practice or analyze complex signals.

Buscando osciloscopio digital (ii):La batalla de las ofertas/
Looking for Digital Oscilloscope: offers' battle


Durante más de 1 año he estado buscando en www.eBay.com y www.segundamano.com los modelos seleccionados tanto de primera como de segunda mano y viendo las especificaciones de los fabricantes. El problema era la dificultad de encontrar modelos a precio de aficionado (es decir, sobre los 300 euros).

De USA ni me he planteado traer nada, ya que normalmente hay problemas con las fuentes de alimentación y los gastos de envío son desproporcionados (aparte de tasas de aduanas, de las que ya hablaré en otro apartado).

El mercado de segunda mano no era muy prometedor: la mayoría modelos Tektronix, TDS-210 y TDS-220, monocromos, y con tecnología de hace más de 20 años. Y lo peor: difícil conseguirlos a menos de 300 euros!!!

En eBay proliferaban ofertas chinas de las casas ATTEN y UNI-T a precios bastante interesantes, pero en las que siempre estaba la duda de la calidad china y la falta de documentación (los chinos n0 publican casi nada !!!!)

Mientras descubrí también un blog muy interesante en el que se describía a la perfecció el modelo de Rigol DS-1052 (http://www.eevblog.com/) que a priori parecía casi perfecto, incluso por precio, pero tras un análisis más detallado descubrí que no era oro tan bueno (ver siguientes entradas).

Por eBay encontré algunas ofertas, pero tampoco era fácil bajar de los 300 euros.


During more than a year, I've searching in eBay and other second hand sources and analising vendor specifications. Main problem was the difficulty of looking for low prices models (I mean, over 300 euros).

I rejected buying in USA becouse of power supply differences with europe (120V vs 220v and plugs) and also shipping cost and customs taxes are extremely high until now.

Sencond hand market was also not OK: almost all were Tektronix models, TDS-210 y TDS-220, monochrome, and with old technology (from 80's). And what's more: almost impossible to buy for less of 300 euros!!!

On eBay there were a lot of chinese offers from Chinese manufacturers like ATTEN and UNI-T at quite attractive prices, but you know what others say in general about rumours of poor Chinese quality (at the end I'll demostrate that this is not true!!) and lack of documentation (manuals, real specifications...).

Meanwhile I discovered a very interesting blog about Rigol DS-1052 model (
http://www.eevblog.com/) which at the very beginning seemed to be almost perfect (also for price), but,later, after a deep analysis I discovered it wasn't as good as people write down. .

In eBay I discovered also others offers, but no one under 300 euros.

Buscando osciloscopio digital (i): Primeros pasos /
Looking for Digital Oscilloscope (I): First Steps


Como cualquier aficionado avanzado a la electrónica que se precie, siempre había soñado con tener un osciloscopio digital que sustituyera a mi viejo HAMEG de 30MHz, que ya en su día me costó su dinero. El problema era elegir la marca/modelo y el presupuesto.

Desde que encontré eBay, he estado buscando ofertas. Nuevos y usados, en España y en el extranjero.

La primera duda que me surgió era si por precio valía la pena que fuera sólo USB para PC. Enseguida deseché este punto puesto que la práctica me decía que normalmente no tienes un PC cuanto estás en plena sesión de "cacharreo". También descarté los portátiles, ya que como pasa con los PC's portátiles, con el tiempo las baterías acaban degenerando.

Así que tras muchos meses de búsqueda, y viendo los precios, llegué a tener mi lista de favoritos inicial:
- Tektronix: TDS210, TDS220, TDS1002, TDS1012, TDS2002, TDS2012
- Rigol: ds1052, ds1102
- Uni-T: ut2102ce
- ATTEN: ads1102ca



Me, as every advanced hobbiest, ever was dreaming with having a Digital Oscilloscope as a substitue for my old 30MHz HAMEG oscilloscope (quite expensive by the time I bought it). Problem was choose mark/model and budget. Since I first found eBay, I have been looking for offers. New and used, in Spain and overseas. First doubt was if what I needed was a PC based USB oscilloscope. Soon I discovered I needed a not PC based one, because it's not practical when you are engaged into an electronics session. Also I discarted portable oscilloscope becouse they normally have weak batteries and use to work out after 1 or 2 years, like notebooks do. So afeter several months of hard search tasks, and after considering prices, I finally arrive to my initial favourite list:
- Tektronix: TDS210, TDS220, TDS1002, TDS1012, TDS2002, TDS2012
- Rigol: ds1052, ds1102
- Uni-T: ut2102ce
- ATTEN: ads1102ca

Presentación y Bienvenida / Wellcome


Como aficionado y apasionado a la electrónica of Picanya (Valencia - SPAIN), os invito a leer mi blog. Aquí colocaré mis experencias y vivencias para que podamos crear una comunidad electrónica potente. Mis fuertes: microcontroladores (especialmente PIC's), smd (montaje superficial) y programación, aunque intento seguir estando al día continuamente...

As a hobbist and passionate of electronics at Picanya (Valencia - SPAIN), I'd like to invite you to read my blog. Here you will find my experiences so that we could create together a powerful electronics community. My key points: microcontrollers (specially PIC's), SMD (surface mount devices) and programming, although I'm improving continually as I can...
